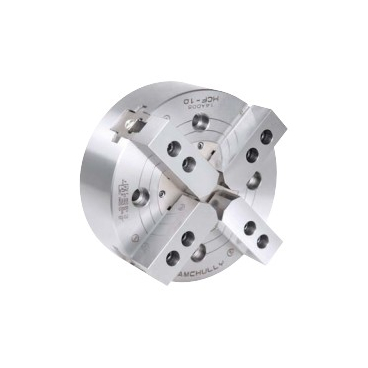

Токарный патрон Samchully HCF

(3)

Применение / преимущества

Идеально подходит для вертикальных токарных станков и квадратных заготовок, не требующих сквозного отверстия
Доступны крупные типоразмеры для обработки габаритных заготовок

Технические особенности

Патрон с клиново-крюковым механизмом, обеспечивающим высокое усилие зажима

Характеристики:

Производитель: Samchully

Заказать

Подробное описание
Технические характеристики
Доставка
Гарантия и возврат

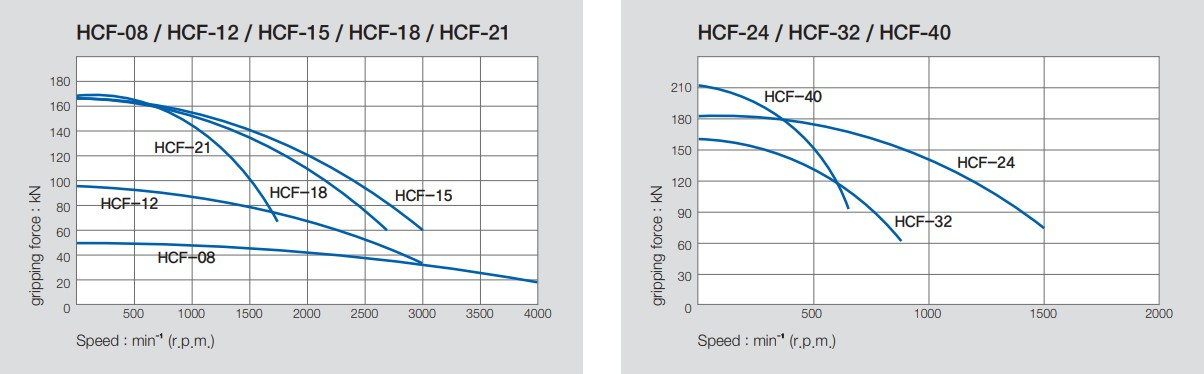

Диаграмма фактического усилия зажима

Параметр	HCF-08	HCF-12	HCF-15	HCF-18	HCF-21	HCF-24	HCF-32	HCF-40
Диаметр хода губок, мм	8.8	10.5	16	16	16	16	30	46
Ход плунжера, мм	19	30	35	35	35	35	38	57
Макс. диаметр зажима, мм	210	304	381	450	530	610	800	1000
Мин. диаметр зажима, мм	17	26	71	133	62	152	85	150
Макс. допустимое входное усилие, кН (кгс)	16.5 (1638)	27.5 (2804)	54.6 (5575)	54.6 (5575)	54.6 (5575)	54.6 (5575)	88 (8925)	120 (12245)
Макс. статическое усилие зажима, кН (кгс)	50 (5099)	104 (10605)	165.8 (16927)	165.8 (16927)	168 (17100)	183 (18550)	156 (15821)	213 (21769)
Макс. число оборотов, мин⁻¹	4000	3000	3040	2710	1700	1500	800	630
Масса, кг	22	55	98	124	180	223	350	620
Момент инерции, Н·м² (кг·м²)	5.20 (0.53)	27.7 (2.83)	72.6 (7.4)	92.2 (9.4)	188.3 (19.2)	271.7 (27.7)	601 (61)	1720 (174.5)
Макс. гидравлическое давление, МПа (кгс/см²)	1.6 (16.3)	1.8 (18.4)	2.13 (21.7)	2.13 (21.7)	2.13 (21.7)	2.13 (21.7)	3 (30.6)	2.7 (27.2)
Рабочии цилиндр	Y-1225R (RE)	Y-1530R (RE)	Y-2035R (RE)	Y-2035R (RE)	Y-2035R (RE)	Y-2035R (RE)	Y-2050RE	Y-560RE
Твердые губки	HB08A1	HB12B1	HB15N1	HB15N1	HB18B2	HB18B2	HB32SB2	HB40SB2
