Люфт ходового винта (ШВП): диагностика зазора и компенсация в стойке ЧПУ
Ступенька на контуре при смене направления движения оси, «плавающий» размер отверстия при растачивании, нестабильная повторяемость позиционирования — типичные симптомы люфта в шарико-винтовой передаче (ШВП). Проблема опасна тем, что её легко замаскировать программной компенсацией в стойке ЧПУ, не устранив реальную причину — износ гайки, разбитую муфту или ослабленное крепление подшипниковой опоры. В результате станок «работает», но точность деградирует незаметно, пока не выйдет за допуск на партии деталей. В этом материале — порядок диагностики зазора, различие механической и программной компенсации, и на что смотреть при выборе новой ШВП взамен изношенной.
- Что такое люфт ШВП и почему он критичен для точности
- Причины появления зазора: износ, муфта, крепление
- Диагностика: как измерить люфт по осям
- Программная компенсация люфта в стойке ЧПУ
- Механическая компенсация vs программная: что лучше
- Когда менять ШВП, а не компенсировать
- Типичные ошибки при работе с люфтом
- Заключение
Что такое люфт ШВП и почему он критичен для точности
Шарико-винтовая передача преобразует вращение вала сервопривода в линейное перемещение стола или суппорта. Между винтом и гайкой находятся шарики, которые катятся по канавкам резьбы. Люфт — это свободный ход, который возникает при смене направления вращения винта: до того момента, пока шарики не выберут зазор в канавке и гайка не «подхватит» движение винта, стол физически стоит на месте, хотя двигатель уже вращается.
В разомкнутой по положению системе (без линейного датчика на столе, только с датчиком на валу двигателя) этот зазор напрямую переходит в ошибку позиционирования: контроллер «думает», что стол уже сдвинулся на заданную величину, а на деле часть хода ушла на выборку люфта. При контурной обработке это даёт характерный дефект — небольшую ступеньку или «выпуклость» именно в точках реверса осей, например на дуге при переходе через квадрант.
Проверить принцип работы обратной связи и роль датчиков положения в контуре регулирования можно в статье о сервоприводах и принципах управления ими.
Причины появления зазора: износ, муфта, крепление
Люфт редко возникает по одной причине — чаще это комбинация факторов, которые накапливаются годами эксплуатации. Основные источники:
- Износ шариков и канавок винта/гайки. При постоянной нагрузке и недостаточной смазке шарики и беговые дорожки истираются, преднатяг гайки падает, зазор растёт.
- Потеря преднатяга гайки. Двухгаечные и одногаечные преднатянутые ШВП со временем «садятся» — распорная пружина или регулировочные шайбы уже не выбирают зазор полностью.
- Износ или проскальзывание соединительной муфты между валом двигателя и винтом. Разбитая муфта с эластичной вставкой добавляет свой люфт независимо от состояния самой передачи.
- Ослабление крепления опорных подшипников винта (передней и задней опоры) — осевой люфт всей передачи в сборе.
- Загрязнение и абразивный износ от СОЖ и стружки, попадающих под защитные сильфоны и уплотнения гайки.
Отдельно стоит проверять состояние муфты между двигателем и винтом — она изнашивается быстрее, чем сама передача, и часто именно её люфт ошибочно списывают на ШВП.
Муфта передаёт вращение от вала двигателя к винту ШВП или ротору датчика. Люфт в изношенной муфте маскируется под люфт передачи, поэтому её состояние проверяют в первую очередь при диагностике зазора.
Диагностика: как измерить люфт по осям
Диагностику начинают с механики, а не с параметров стойки — иначе есть риск «замаскировать» цифрой то, что на самом деле является поломкой.
- Индикатор часового типа. Магнитную стойку с индикатором крепят на неподвижную часть станка (станину), щуп упирают в стол или каретку. Ось перемещают в одну сторону на небольшую величину, обнуляют индикатор, затем реверсируют направление и по показаниям индикатора фиксируют, на какой величине хода стол реально тронулся с места.
- Через диагностический экран ЧПУ. В режиме ручного перемещения (JOG) с шагом 0,001–0,01 мм подают реверс и сравнивают заданное перемещение с фактическим по индикатору — это даёт величину люфта именно на данной оси в данной точке хода.
- По нескольким точкам хода. Люфт от износа гайки обычно неравномерен по длине винта — больше в зоне наиболее частых перемещений (например, у нуля станка). Замер в 3–5 точках хода оси показывает, деградация ли это по всей длине или локальный износ.
- Раздельная проверка муфты. Если доступ позволяет, отдельно проверяют люфт на муфте между валом двигателя и винтом, сравнивая угол поворота вала двигателя (по энкодеру) с реальным поворотом винта.
Если на станке установлен линейный датчик положения на столе (закрытый контур регулирования), люфт ШВП не влияет на точность позиционирования напрямую — контроллер видит фактическое положение стола, а не расчётное по обороту винта. Подробнее о таких датчиках — в статье про датчики линейных перемещений.
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Ступенька на контуре при реверсе | Люфт ШВП или муфты | Индикатор часового типа на данной оси |
| Люфт растёт локально в одной зоне хода | Локальный износ гайки/винта | Замер в 3–5 точках по длине хода |
| Люфт одинаков по всей длине, но большой | Потеря преднатяга гайки | Осмотр гайки, регулировка преднатяга |
| Осевой люфт всего винта в сборе | Ослабление опорных подшипников | Затяжка креплений опор винта |
| Разница между поворотом вала двигателя и винта | Износ муфты | Осмотр эластичной вставки муфты |
Программная компенсация люфта в стойке ЧПУ
После механической диагностики и устранения того, что можно устранить регулировкой (преднатяг, затяжка опор, замена муфты), остаточный люфт компенсируют программно. Практически все стойки ЧПУ — FANUC, Siemens Sinumerik, Heidenhain TNC — имеют параметр backlash compensation (компенсация люфта, иногда называется «зазор реверсирования»), который добавляет к перемещению дополнительные импульсы при смене направления оси.
- FANUC. Параметр компенсации люфта задаётся отдельно для каждой оси, в некоторых сериях доступна компенсация по нескольким точкам хода (для неравномерного износа).
- Siemens Sinumerik. Компенсация задаётся в машинных данных (MD) оси, также поддерживается табличная компенсация по положению для неравномерного люфта.
- Heidenhain TNC. Компенсация люфта настраивается в конфигурации оси (MP), обычно с возможностью раздельного значения на разные направления хода.
Точное значение параметра и его название — уточняйте по руководству по обслуживанию конкретной модели стойки, поскольку структура машинных данных отличается между версиями прошивки и конфигурациями станка.
Важная оговорка: программная компенсация работает корректно только при стабильном, повторяемом люфте. Если зазор «плавает» от прохода к проходу — это признак не износа, а рыхлого крепления или разрушения элемента передачи, и компенсация цифрой здесь не поможет, а лишь отсрочит поломку.
Механическая компенсация vs программная: что лучше
Программная компенсация — это способ скорректировать уже существующий зазор расчётным путём, а не устранить его физически. Механическая компенсация (регулировка преднатяга гайки, замена изношенных элементов) убирает причину. Разница принципиальна для точности при разных режимах резания.
| Критерий | Механическая компенсация | Программная компенсация |
|---|---|---|
| Что устраняет | Физический зазор в передаче | Ошибку позиционирования от известного зазора |
| Стабильность результата | Долговременная, до нового износа | Зависит от повторяемости люфта |
| Влияние на нагрузку резания | Снижает вибрацию и удар при реверсе | Не устраняет механический удар |
| Стоимость и время | Требует разборки узла, выше трудоёмкость | Изменение параметра, минуты |
| Когда применять | Зазор превышает допустимый или растёт | Стабильный небольшой зазор в допуске |
Когда менять ШВП, а не компенсировать
Компенсация параметром в стойке уместна, пока зазор небольшой и стабильный. Если люфт продолжает нарастать между плановыми проверками, неравномерен по длине хода или сопровождается шумом, вибрацией, повышенным нагревом гайки — передачу пора менять. Затягивание с заменой увеличивает риск заклинивания или выкрашивания шариков с попаданием обломков в направляющие.
При подборе новой ШВП важно сохранить исходный шаг винта, диаметр и тип крепления гайки, иначе придётся пересчитывать передаточное отношение и заново настраивать параметры оси. Каталог предлагает два основных класса передач:

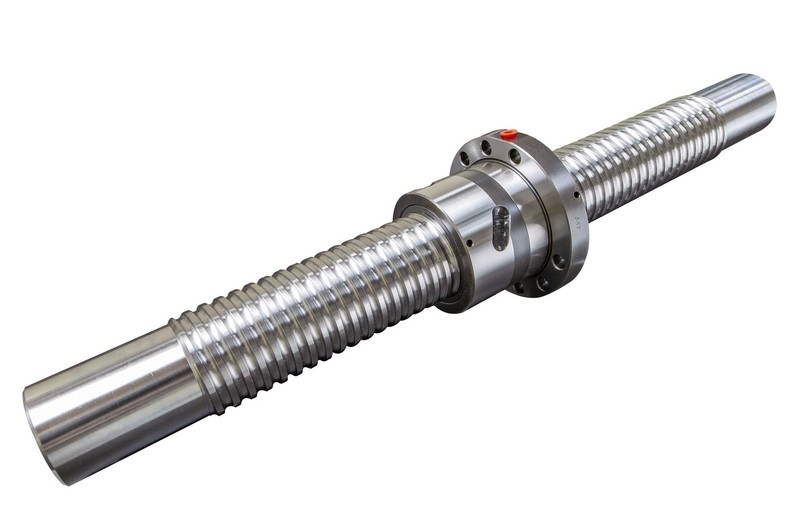

Шлифованные винты с минимальным исходным зазором и стабильным преднатягом — вариант для координатных осей с высокими требованиями к повторяемости позиционирования.

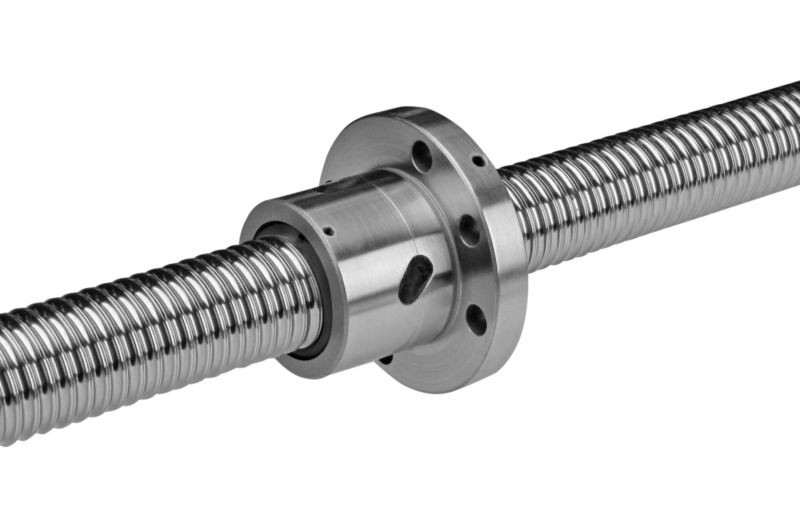

Передачи по накатанной резьбе — экономичное решение для осей подачи станков, где требования к точности ниже, чем на координатных осях.
Если ШВП снимают вместе с приводом для замены или ремонта, часто одновременно требует замены и соединительная муфта — её состояние стоит проверять сразу, не откладывая до следующей разборки узла.
Типичные ошибки при работе с люфтом
- Компенсация без диагностики механики. Ввод параметра компенсации люфта «на глаз», без замера индикатором, часто маскирует растущую проблему до аварийного отказа.
- Единое значение компенсации на весь ход оси. При неравномерном износе гайки одно число не подходит для всех точек хода — в зонах с меньшим реальным люфтом появится избыточная коррекция и наоборот.
- Игнорирование муфты. Замена ШВП без проверки муфты между двигателем и винтом — частая причина, по которой люфт «возвращается» сразу после дорогостоящего ремонта.
- Отсутствие периодического контроля. Люфт нарастает постепенно, разовый замер при пусконаладке не гарантирует стабильности через год эксплуатации — контроль стоит включать в план ТО.
- Смешение проверки хода станка с проверкой геометрии. Люфт ШВП и геометрическая точность станка (перпендикулярность осей, прямолинейность направляющих) — разные параметры, для которых нужны разные методики и приборы, включая лазерные системы калибровки станков.
Комплексную проверку точности станка, включая позиционирование по осям, целесообразно проводить в рамках плановой услуги — подробнее в разделе проверки и повышения точности станков.
FAQ: частые вопросы
Можно ли устранить люфт ШВП только настройкой параметра в стойке ЧПУ?
Частично да, если зазор небольшой и стабильный по всей длине хода. Но программная компенсация не убирает физический износ, и при растущем или неравномерном люфте требуется механическое вмешательство — регулировка преднатяга или замена передачи.
Как понять, что люфт дала муфта, а не сама ШВП?
Нужно сравнить угол поворота вала двигателя по энкодеру с реальным поворотом винта. Если между ними есть расхождение при реверсе — люфт даёт муфта, а не передача.
Какое значение люфта считается нормальным?
Единой цифры нет — допустимая величина зависит от класса точности станка и требований к обрабатываемой детали, уточняйте по руководству станка. Важнее не абсолютное значение, а его стабильность и повторяемость.
Нужна ли компенсация люфта, если на оси стоит линейный датчик положения?
В закрытом контуре с линейным датчиком контроллер видит фактическое положение стола, поэтому люфт ШВП не искажает результат позиционирования так же сильно, как при контроле только по датчику на валу двигателя.
Как часто проверять люфт ШВП на станке?
Разовый замер при пусконаладке недостаточен — контроль стоит включать в регламент планового ТО, ориентировочно не реже раза в год или чаще при интенсивной эксплуатации, точную периодичность уточняйте по регламенту станка.
Заключение
Люфт ШВП — нормальное явление для любой механической передачи, но его величина и стабильность должны находиться под контролем. Программная компенсация в стойке ЧПУ — рабочий инструмент, но только после того, как исключены механические причины: потеря преднатяга, износ муфты, ослабление опор. Подмена диагностики цифрой в параметрах отодвигает проблему, но не решает её.
Если на станке нарастает люфт, контур «плывёт» на реверсах осей или нужна помощь в подборе и замене ШВП, муфты либо в настройке параметров компенсации под конкретную стойку — обратитесь к специалистам ООО «Эффективное производство»: поможем с диагностикой, подбором комплектующих и настройкой станка.
