Плата интерфейса ЛИР-940-ISA-37pin-G2

Компьютерная плата для шины ISA. Обработка сигналов инкрементных датчиков.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС в России.

Плата интерфейса ЛИР-940-ISA-37pin-G2
0 5 5 1
(1)

Компьютерная плата для шины ISA. Обработка сигналов инкрементных датчиков.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС в России.

Характеристики:
в системах сбора и обработки информации о перемещении или положении объекта
Производитель: СКБ ИС

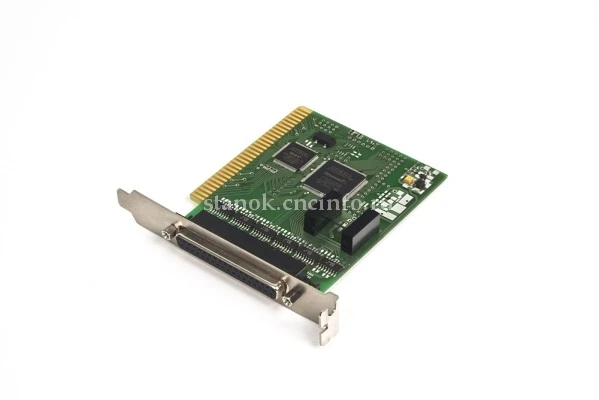

Плата интерфейса ЛИР-940-ISA-37pin-G2 является платой расширения компьютерной шины ISA 8/16. Она применяется в системах сбора и обработки информации о перемещении или положении объекта (следящих системах). К плате подключаются растровые преобразователи перемещения («датчики перемещения»), имеющие прямоугольные импульсные сигналы TTL уровня.

Назначение платы - обработка сигналов преобразователей перемещения, в результате которой накапливается информация о положении и перемещении контролируемого объекта, и передача полученных данных в память компьютера. Последующее хранение информации, ее обработку и анализ осуществляет компьютерная программа. Платы интерфейса могут применяться в измерительных системах, системах управления, построенных на базе компьютера, и других областях техники.

Плата ЛИР-940-ISA-37pin-G2 отличается наличием полной гальванической изоляции электрических цепей преобразователей перемещений от цепей персонального компьютера. Подключение дополнительных внешних устройств (датчиков касания, концевых выключателей и т.д) на плате ЛИР-940-ISA-37pin-G2 не предусмотрено.

Код заказа: ЛИР-940-ISA-37pin-G2.

Развернуть
Свернуть
Параметр Характеристика
Количество осей (количество подключаемых преобразователей) 4
Тип преобразователей инкрементные
Шина компьютера ISA - ISA Specification 1.0.a
Тип гальванической развязки Сигналы всех датчиков и сигналы внешних (дополнительных) устройств имеют гальваническую развязку
Разъем для подключения преобразователей 37 pin - DRB37F-розетка - 37 контактов
Количество дополнительных входов для импульсных сигналов 0
Напряжение пробоя, тест на модели человеческого тела 1000 В
Максимальный ток потребления при питании датчиков и дополнительных устройств от DC-DC (на каждый канал) 200 мА
Разрядность аппаратного счетчика каждого канала 24
Максимальная входная частота сигналов преобразователя 8 МГц
Временное сближение фронтов сигналов преобразователя (Тmin), при котором возникает предостерегающее сообщение ≤ 20 нс
Уровни сигналов преобразователя ТТЛ
